フランジ付き耐火エアフィルターエレメント
このモデルは、楕円形/丸形フランジ付きの耐火集塵フィルターカートリッジです。通常、プラズマやレーザー切断、溶接から発生する煙を除去するために使用されます。青色の難燃フィルター材が特徴です。
説明
マーカー
フランジ型耐火エアフィルターカートリッジ (青色耐火エアフィルターカートリッジ)
このモデルは、楕円形/丸形フランジ付きの耐火集塵フィルターカートリッジです。通常、プラズマやレーザー切断、溶接から発生する煙を除去するために使用されます。青色の難燃フィルター材が特徴です。
🧱 デザインの分析

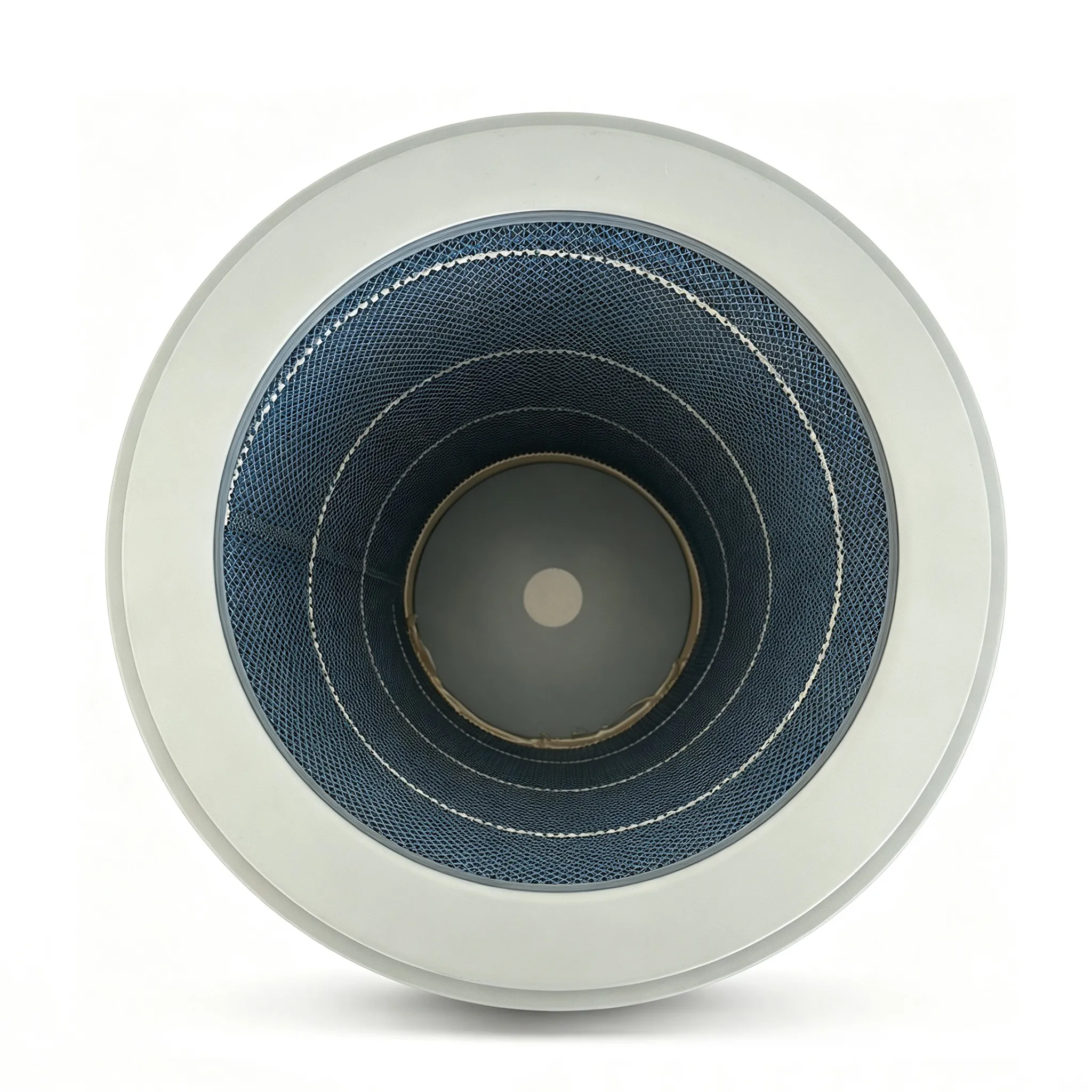

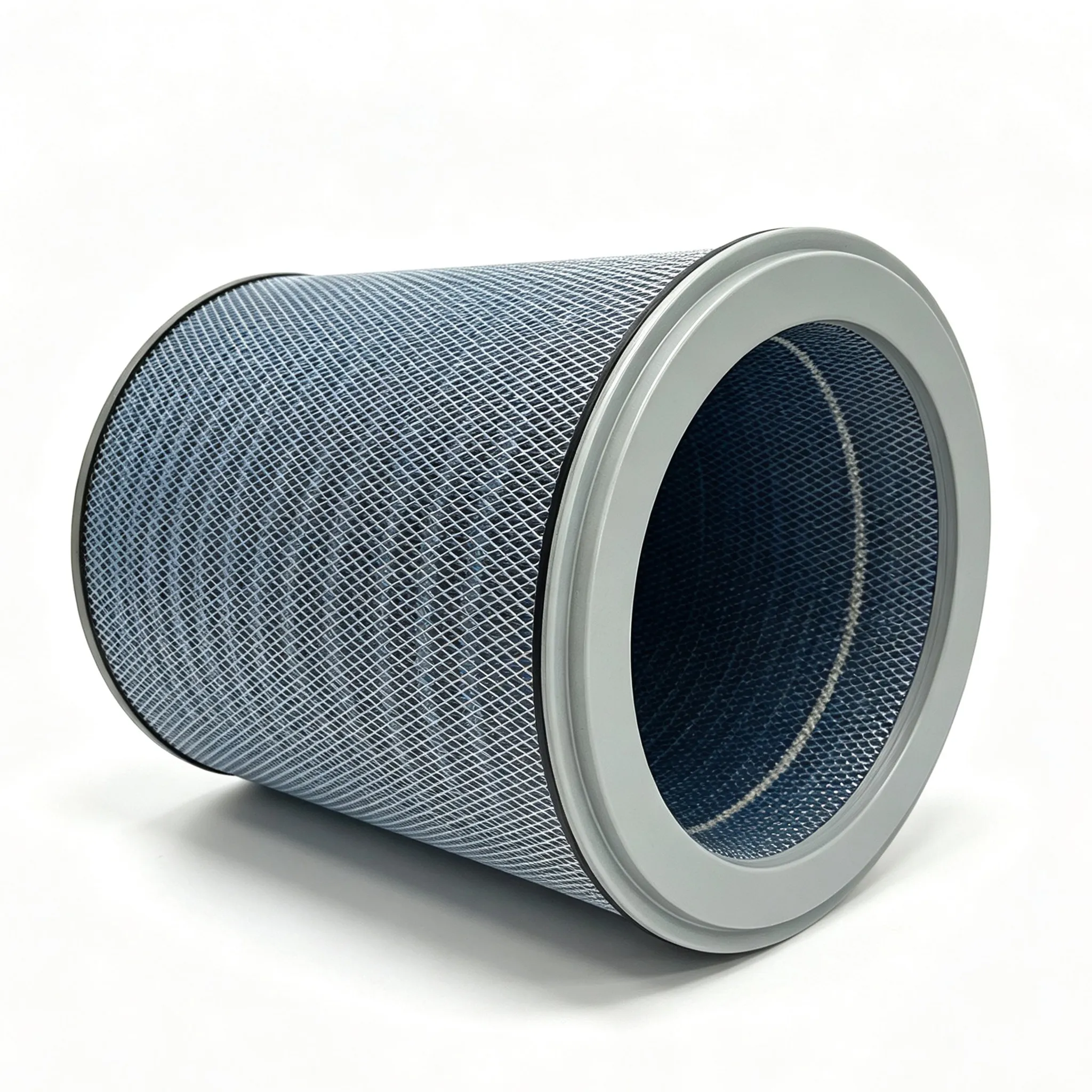

1.一端に金属フランジエンドキャップ。厚みのあるスチールフランジ。フランジの内側には黒色のゴム製Oリングが取り付けられています。取り付けて締めた後、密閉性が確保され、未処理の埃っぽい空気のバイパスが防止されます。フランジは集塵機の管板にボルトで固定されています。もう一方の端には、閉じた金属製のエンド キャップがあります。
2.青色難燃性複合フィルター素材。特殊な青色難燃性ポリエステルフィルター素材。独自の耐火特性を備えており、裸火と接触しても燃焼しません。材質の表面には火花や高温の煙、粉塵に強いコーティングが施されています。
3. 菱形セルを備えた内部および外部の金属保護メッシュ。外側の金属メッシュがフィルター素材を保護し、高温の火花による素材の直接燃焼を防ぎます。内部の金属サポートメッシュは、真空の影響によるカートリッジの潰れや変形を防ぎます。全体的に耐衝撃性に優れた設計となっております。
✨ 製品の主な特徴
✅ 耐火性と耐火花性。青色難燃性フィルター素材は、溶接や切断によって発生する高温の火花に耐えることができ、フィルターカートリッジ火災のリスクを効果的に軽減し、ヒュームや粉塵の浄化装置に最適です。
✅ シール付きフランジ取り付け。フランジにはゴム製の O リングが装備されており、ボルトで固定されています。高圧に耐え、シール性が高く、高真空の集塵条件に適しています。
✅ 折りたたまれたフィルター素材、大きなダスト容量。フィルター素材のプリーツ加工により、広い濾過面積、効果的なパルスバックフラッシュ、容易な粉塵分離、安定した圧力降下が確保されます。
✅ オプションの静電気防止設計。難燃性に加え、帯電防止機能も付加できます。この設計は防火性と帯電防止性を兼ね備えており、爆発性環境に適しています。
📌応用分野
レーザーおよびプラズマ切断用のヒューム浄化装置
溶接ヒューム・研削粉の集塵装置
工業用火炎切断および板金加工時の集塵
火花や高温の排ガスが存在する場合の集塵条件
動作温度: 従来の耐火モデルの場合 - 140 °C 以下。ご要望に応じて、より高い耐熱性を備えたバージョンも入手可能です。
💡 操作のポイント
1.流れ方向: 外側から内側;粉塵ガスはフィルターカートリッジの外側から入り、洗浄後に内側から排出されます。
2.洗浄方法：パルスバックフラッシュがサポートされています。
3. 注意: カートリッジは、飛び散る火花を収容することのみを目的としており、裸火での直接作業を目的としていません。
